行業背景：

打孔機在工業自動化領域使用非常廣泛，有手動打孔、半自動化打孔、全自動打孔等三個模式。當下，為了追求產品的精密及節約時間，大部分都選用自動化打孔機。

打孔機是由四大部分相互配合完成打孔過程。首先將材料移動到自動打孔機攝像頭掃描區域，攝像頭掃描到圖像之后進行處理并給控制部分信號，控制部分收到信號之后，進一步的處理并控制傳動部分動作，使沖頭在平面上的X軸，Y軸走位，完成走位動作之后氣動部分開始工作，電磁閥控制氣缸進行沖孔動作。自動打孔機打印刷定位孔，整個動作一氣呵成，快速，準確，效率高。

  自動打孔機中需要精準的定位，這就需要通過機器視覺定位來實現此功能，，通過集成視覺運動控制、相機、工控機、顯示、鍵鼠標等來實現。

    以下案例由工控機在絲印機中的具體應用：

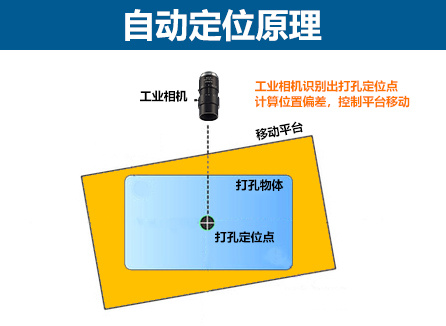

    工作原理：自動定位

     硬件平臺：深藍宇工控機+工業相機+視覺控制系統

解決方案：

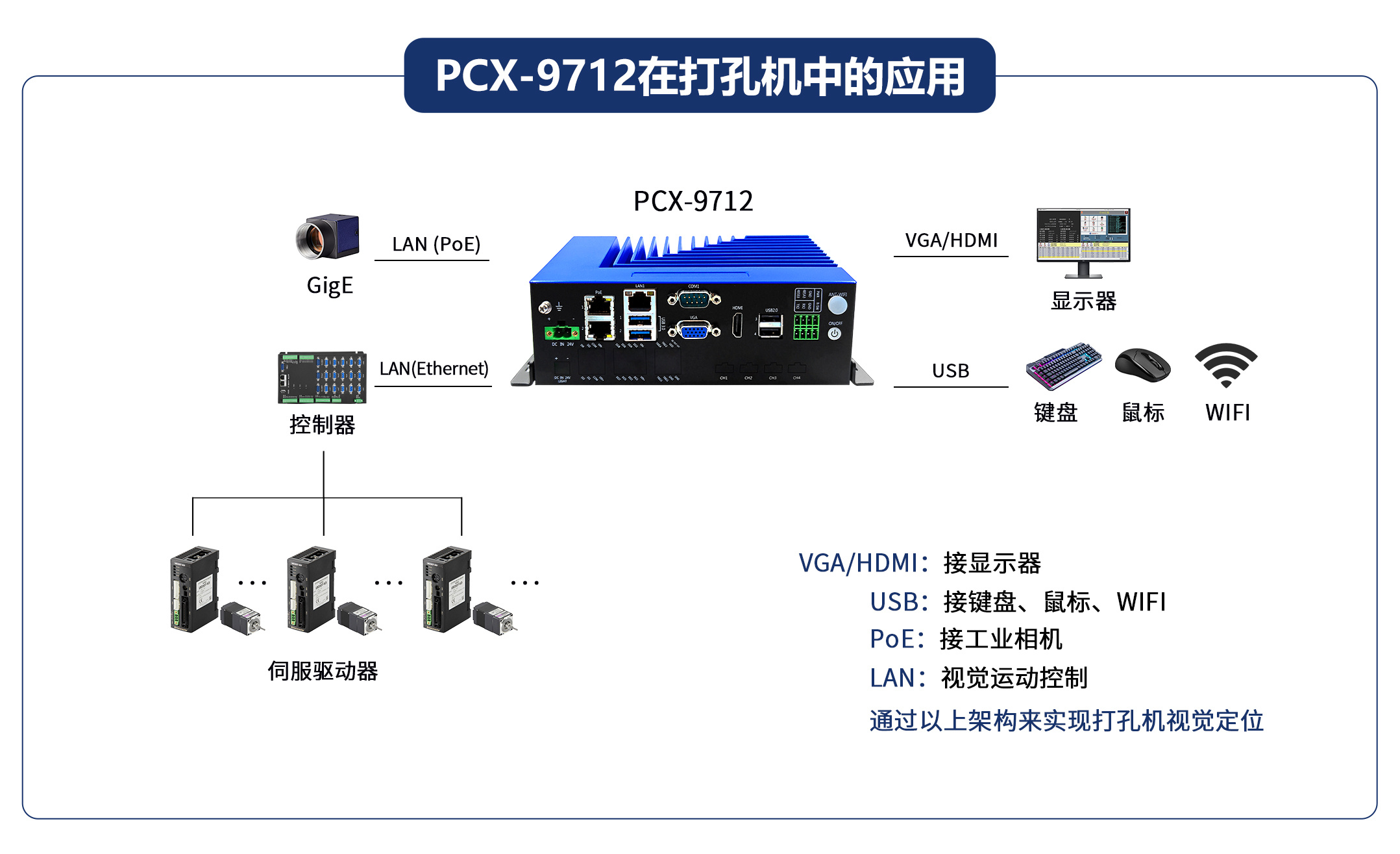

綜上所述，自動打孔機中通過集成視覺來定位完成，這就離不開工控機的應用，深藍宇推薦無風扇嵌入式工控機PCX-9712，自帶3個千兆網口，其中兩個支持POE供電，視覺定位通過1個POE網口接工業相機，一個網口接視覺控制軟件，可自動識別并處理工業相機所拍攝的定位點，并控制操作平臺實現自動對位。可通過自動校準功能自動檢測出相機的位置、相機角度、光學參數、UVW或者XXYY平臺的坐標系等數據。從而達到快速導入數據的自動定位圖像裝置。
